كل ما تريد معرفته عن قناة UL651 PVC (2023)

جدول المحتويات

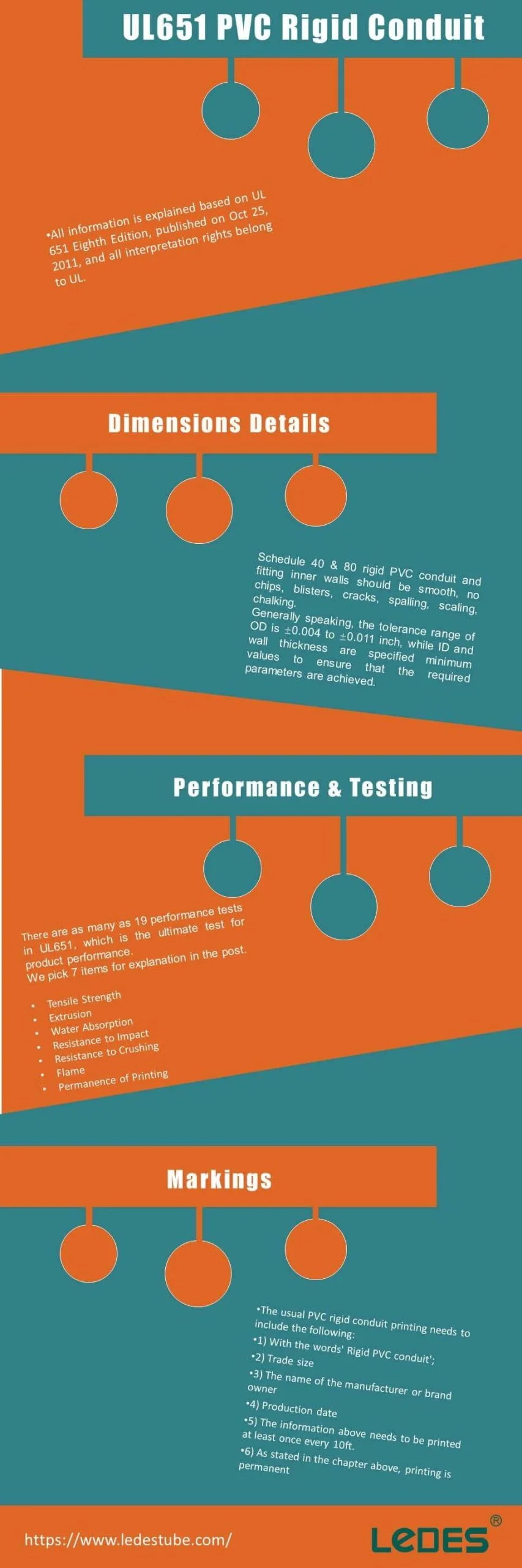

Ledes Everything you want to know about UL651 Electrical Conduit

شارك هذه الصورة على موقعك

ملخص

تم شرح جميع المعلومات بناءً على الإصدار الثامن من UL 651، المنشور في 25 أكتوبر 2011، وجميع حقوق الترجمة الفورية مملوكة لشركة UL.

نطاق التطبيق

الجدول 40 و80، من النوع EB وA، الأنابيب والتجهيزات البلاستيكية الصلبة المبثوقة. ينطبق UL651 على التركيبات ذات الصلة، بما في ذلك الأكواع، والوصلات، والمحولات، والتمدد، وانحراف التمدد، ومفاصل الانحراف، وتجهيزات الأنابيب الصلبة للبناء. ومع ذلك، يجب أن تستوفي مادة UPVC المتطلبات ذات الصلة للمواصفة ASTM 1784.

لقد غطت المعايير ذات الصلة الخاصة بـ UL 651 المعايير ذات الصلة في NEC (الكود الكهربائي الوطني) وNFPA 70. يمكن استخدام الأنابيب والتركيبات البلاستيكية الصلبة المدرجة في الجدول 40 و80 للتشطيب الداخلي والخارجي أو للاستخدام الخارجي. ويجب أن تكون محمية من أشعة الشمس وتأثيرات الطقس العاصف ويمكن استخدامها مباشرة في الخرسانة.

Schedule 40 & 80 rigid PVC conduit and fitting can be used at 50°C (122°F) to 75°C (167°F)

يعمل بشكل جيد ويمكن استخدامه لاحتياجات الأسلاك 90 درجة مئوية (194 درجة فهرنهايت).

تفاصيل الأبعاد

بالنسبة للمواد النظيفة المعاد تدويرها أو المواد المختلطة، يجب على الشركات المصنعة التأكد من استيفاء المعايير ذات الصلة، مثل معايير UL746D والمعايير ذات الصلة بـ UL.



وهنا نريد أن نعبر عن آرائنا. على الرغم من أنه من أجل حماية البيئة، فإن استخدام المواد المعاد تدويرها أو الإنتاج المختلط يمكن أن يقلل من هدر المواد الخام، إلا أن العيب هو أنه يؤدي إلى انخفاض في الأداء.



ثم سيكون هناك موقف تدعي فيه العديد من المنتجات الموجودة في السوق أنها معتمدة وفقًا لمعايير UL ذات الصلة. في الواقع، لديهم أيضًا شهادات الامتثال. ولكن من حيث الأداء، هناك بالفعل انخفاض، مثل مقاومة التمدد.



تتميز قنوات وتركيبات PVC الصلبة من الجدول 40 و80 بأنها مقاومة للتأثيرات المسببة للتآكل الشائعة، بما في ذلك أبخرة ورذاذ حمض القلويات والهيدروفلوريك والكروميك، بالإضافة إلى التخليل والطلاء الكهربائي، وتلبية احتياجات المستخدمين في هذه السيناريوهات الصناعية.



يجب أن تكون قنوات PVC الصلبة والجدران الداخلية المجهزة بالجدول 40 و80 سلسة، ويجب ألا يكون هناك خطر حدوث نتوءات تسبب تلف الأسلاك. أيضًا، يجب ألا يكون هناك رقائق أو بثور أو شقوق أو تشظي أو تحجيم أو طباشير أو عيوب أخرى على السطح الخارجي للأنبوب.



يجب أن يحافظ جسم الأنبوب على الإحداثيات العمودية وليس له أي خيوط. استخدم ميكرومتر أو مقياس كم مدبب للقياس، يجب أن يكون المقياس دقيقًا حتى 0.001 بوصة أو 0.01 مم، ويجب ألا يتجاوز انحراف دقة القياس ±1%. يجب أن تتوافق الأبعاد المقاسة مع الأبعاد المحددة ذات الصلة. تتضمن البيانات ذات الصلة بالفعل نطاق التسامح. وتشمل الأبعاد التي يجب الوفاء بها سمك الخارجي والداخلي، وسمك الجدار. بالإضافة إلى ذلك، مثل أدوات التوصيل، تحتاج إلى قياس الطول وعمق المقبس وما إلى ذلك.



متطلبات الحجم للجدول 40 و80 من قنوات PVC الصلبة موضحة بوضوح في الجدول 4.1. بشكل عام، نطاق التسامح لـ OD هو ±0.004 إلى ±0.011 بوصة، في حين يتم تحديد الحد الأدنى لسمك الجدار والمعرف لضمان تحقيق المعلمات المطلوبة.



بالنسبة للنوع A وEB، الطريقة الأساسية مشابهة. الفرق هو أنه في هذا الإصدار، القطر الخارجي وسمك الجدار من النوع EB، فإن الوصف الرسمي هو أنه "ستتم إضافة متطلبات إضافية حيث يتم تحديد هذه الأحجام لتكون مقبولة".



بالنسبة لمتطلبات جودة الملحقات، يحتوي UL651 أيضًا على بعض اللوائح، مثل الجدار الداخلي الأملس بدون نتوءات، والذي لا يمكن أن يؤثر على حركة الأسلاك. لا يسمح بالحطام أو البثور أو الشقوق أو التقشير أو التحجيم أو السحق أو العيوب الأخرى.



تحدد UL 651 أيضًا القيم القصوى والدنيا للطول وسمك الجدار وقطر المقبس والمعلمات الأخرى لجميع الملحقات التي تتوافق مع القناة الصلبة. على سبيل المثال، بالنسبة للوصلات الخاصة بالنوع EB والقناة A، في ظل حالة حجم تجاري يتراوح من 1/2 إلى 6 بوصة، فإن متوسط التسامح للقطر الداخلي عند الطرف الداخلي للمقبس هو ±0.008 إلى ±0.014 بوصة، في حين أن متوسط يتراوح تفاوت القطر الداخلي عند مدخل المقبس من ±0.015 إلى ±0.023 بوصة، ويتم تحديد متطلبات الحجم في الجدول ذي الصلة.



هناك أيضًا بعض الأشياء الخاصة التي سنذكرها هنا بإيجاز. على سبيل المثال، في المحول الملولب المناسب للأسلاك والأنابيب البلاستيكية الملولبة، يجب أن يكون الخيط واضحًا ونظيفًا، ويجب أن يفي الحجم بمتطلبات ASME B1.20.1-1983. في الوقت نفسه، يجب أن يكون للمنفذ الملولب مجال كافٍ ويلبي اختبار الانحناء.



نظرًا لكثرة الملحقات، لن نذكرها هنا.

الأداء والاختبار

يوجد ما يصل إلى 19 اختبارًا للأداء في UL651، وهو الاختبار النهائي لأداء المنتج. نختار العناصر التالية لبعض التوضيح،



  1. قوة الشد
  2. البثق
  3. أمتصاص الماء
  4. مقاومة التأثير
  5. مقاومة السحق
  6. لهب
  7. دوام الطباعة

قوة الشد

استخدم 6 عينات، 3 منها تم إخضاعها لاختبارات التقادم، ثم ضع العينات الـ 6 على أداة اختبار الشد الخاصة للاختبار.

هناك معياران لنتائج الاختبار لتلبية المتطلبات. الأول هو أن العينات التي خضعت لاختبارات التقادم يجب أن تكون لها قوة شد تساوي أو تتجاوز تلك العينات التي لم تشارك في اختبار التقادم. أي أن تأثير اختبار الشيخوخة لا يمكن أن يتجاوز 5%؛ والثاني هو أن قوة الشد يجب أن تستوفي الحد الأدنى للقيمة وهو 5000 رطل لكل بوصة مربعة (34.5 مليون نيوتن/م2) (3.45 كيلو نيوتن/سم2) للجدول 40 و80 قناة أو 4000 رطل/بوصة2 (27.6 مليون نيوتن/م2 أو 2.76 كيلو نيوتن/سم2 أو 2812 gf/mm2) لقناة PVC الصلبة من النوع A وEB.

البثق

محاكاة أنابيب PVC المبثوقة باستخدام الأسيتون اللامائي لمراقبة واختبار الاندماج غير الكامل. بشكل عام، ما إذا كانت هناك مساحة كبيرة من التقشير والتشقق ومشاكل أخرى بعد النقع، فاختبر ما إذا كان المنتج يلبي المتطلبات القياسية. إنه اختبار رائع لجودة المواد الخام للقسطرة البلاستيكية وعملية الإنتاج.

أمتصاص الماء

UL651 requires that after the finished أنابيب بلاستيكية is soaked in distilled water for 24 hours, the water absorption rate shall not exceed 0.50% of its weight. It is very easy to understand. If we bury PVC pipes in the ground, they will inevitably be affected by the moisture in the soil. If the PVC conduit absorbs too much water and swells, it will cause the conduit junction to swell and deform, resulting in a poor seal, and the result is that the wires are not protected as they should be.

مقاومة التأثير

اختبار مع 10 عينات من الأنابيب الصلبة PVC. بعد اختبار معدات اختبار التأثير الاحترافية، يجب ألا تحتوي 7 عينات على الأقل على شقوق أو شظايا يزيد حجمها عن 1/32 بوصة (0.8 مم) على السطح.

يختبر هذا الاختبار أيضًا صلابة الأنبوب الصلب، ويحاكي مقاومته للصدمات عندما تؤثر عليه قوة خارجية. إذا كان أقل من معيار الاختبار، فيجب أن يكون غير مؤهل.

مقاومة السحق

اختبار العينة بقطر 6 بوصات لقياس تشوه القطر الداخلي بعد الضغط. يجب ألا يقل القطر الداخلي للعينة المؤهلة بعد الضغط عن 70% للعينة القياسية. خذ قناة الجدول 40 PVC كمثال، ومن الضروري تطبيق قوة قدرها 850 رطل على القناة الموجودة على معدات الاختبار للحصول على النتيجة.



يختلف هذا الاختبار عن اختبار مقاومة الصدمات لأن قناة PVC تكون مدمجة في الأرض أو الجدار وتتعرض للضغط لفترة طويلة. يقوم هذا الاختبار باختبار القدرة الضاغطة لقناة PVC تحت تأثير الضغط، والذي يؤثر عليها أيضًا. عوامل طول العمر.

لهب

يتمثل اختبار مثبطات اللهب في إشعال العينة بغاز قابل للاحتراق على أساس وضعها عموديًا خلال ثلاث دورات اختبار من الستينيات لاختبار قدرتها على تثبيط اللهب. يجب ألا تحترق العينات المؤهلة لأكثر من 5 ثوانٍ بعد قطع مصدر النار بعد فترة اختبار تبلغ 60 ثانية، ولا يمكن للمرقات أن تشعل القطن في الأسفل.

يحاكي هذا الاختبار ما إذا كانت قناة الجدول 40 و80 PVC قادرة على توفير أقصى قدر من الحماية عند تعرضها للتهديد بالحريق. إذا كانت القناة تتمتع بمقاومة ممتازة للهب، فيمكن التأكد من أن الأسلاك الموجودة في القناة سليمة عند إطفاء اللهب المكشوف حتى لا تتسبب في حادث أكثر خطورة.

دوام الطباعة

يتطلب هذا الاختبار إخضاع العينة لاختبار التعتيق لمدة 168 ساعة مقدمًا، ونقعها في ماء الصنبور لمدة 24 ساعة، ثم فركها بزيت IRM902 لبدء الاختبار. سيستخدم الاختبار جهازًا أوتوماتيكيًا بسيطًا للسماح للشريط بالاتصال بالجزء المطبوع من القسطرة في دورة ثابتة، مع حركة ذهابًا وإيابًا لكل دورة، بإجمالي 50 دورة.

بعد الاختبارات المذكورة أعلاه، يجب أن تكون الأحرف المطبوعة مرئية بوضوح للمنتجات المؤهلة.

نظرًا لأن معظم الشركات المصنعة تقوم الآن بالنقش بالليزر، فإن هذا الاختبار ليس قاسيًا للغاية. والغرض منه بشكل أساسي هو الاحتفاظ بطباعة القسطرة، والتي يمكن أن تتبع الشركة المصنعة وتاريخ الإنتاج وما إلى ذلك.

العلامات

يجب أن تتضمن طباعة الأنابيب الصلبة PVC المعتادة ما يلي:

1) مع الكلمات "قناة PVC الصلبة"؛

2) حجم التجارة

3) اسم الشركة المصنعة أو صاحب العلامة التجارية

4) تاريخ الإنتاج

5) يجب طباعة المعلومات المذكورة أعلاه مرة واحدة على الأقل كل 10 أقدام.

6) كما ذكرنا في الفصل أعلاه، الطباعة دائمة

بالإضافة إلى ذلك، هناك بعض المتطلبات التفصيلية للجدول 40 و80 من قنوات PVC. على سبيل المثال، يجب تحديث الطباعة إلى الجدول 40 أو الجدول 80 لقناة PVC الصلبة لهاتين القناتين.

Some are suitable for 90°C (194°F) wires, then the “maximum 90°C wire” should be marked on the printing. There are also some special requirements. For example, if Schedule 40 rigid conduit is only suitable for underground use, then “Underground Use Only” should be printed.

أما بالنسبة لطباعة المنتجات الملحقة، نظرًا لأن معظمها يتم إنتاجه بواسطة تقنية القولبة بالحقن، فلا يلزم القيام بذلك إلا أثناء تصميم القالب، ويحتاج إلى تلبية المتطلبات الدائمة. عادةً ما يكون المحتوى المطبوع هو اسم الشركة المصنعة أو العلامة التجارية وطراز المنتج. على غرار الجدول 40 أو الجدول 80 من قنوات PVC الصلبة، إذا كان من الممكن استخدامها فقط في سيناريوهات محدودة، فيجب الإشارة إليها، مثل دفنها في الأرض، أو أنها مناسبة فقط لأسلاك 90 درجة مئوية.

اتصال

حسنا، هذا هو كل من المشاركات. تتطلب معايير UL651 ذات الصلة للجوانب الثلاثة الرئيسية مواصفات الحجم والأداء والطباعة. ومع ذلك، سيتم تحديث متطلبات الأداء الجديدة مع التحديث المستمر للإصدار.
