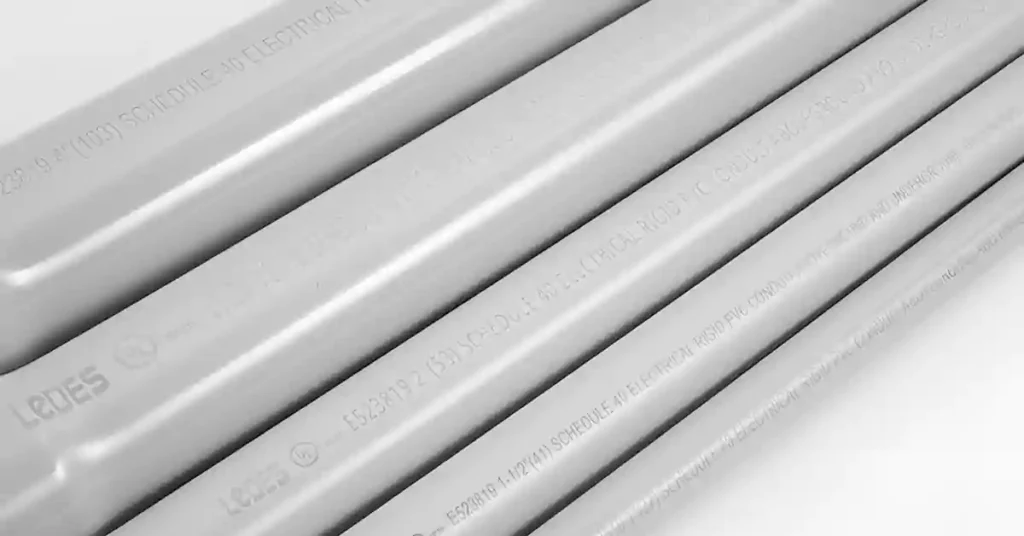

What’s different between Schedule 40 and Schedule 80 PVC conduit? That’s a great question. Most posts will tell you the key is wall thickness. That’s right, but not all. We will list 7 points of difference in this post and let you fully understand the difference between the two. So, let’s get started.
المواد والامتثال
يتم تصنيع كل من قنوات الجدول 40 والجدول 80 PVC باستخدام كلوريد البولي فينيل (PVC)، وهي مادة مشهورة بخصائص العزل الكهربائي الممتازة ومقاومتها للتآكل. تضمن عملية التصنيع أن القناة تتوافق مع معايير ASTM (الجمعية الأمريكية للاختبار والمواد) للقناة الكهربائية PVC، مما يضمن جودة وموثوقية المنتج.
فيما يتعلق بقبول السوق والامتثال لمعايير السلامة، يمكن أن تخضع كل من قنوات PVC للجدول 40 والجدول 80 لعمليات الاعتماد لتلبية المتطلبات الضرورية. تضمن الشهادات مثل UL (Underwriters Laboratories) أو ETL (Intertek) أن يتم اختبار القنوات بدقة واعتمادها لأدائها الكهربائي، ومقاومتها للهب، ومقاومة الصدمات، والعوامل الحاسمة الأخرى. توفر هذه الشهادات ضمانًا بأن القناة تتوافق مع معايير ولوائح الصناعة، مما يغرس الثقة في مدى ملاءمتها للتركيبات الكهربائية.
أنواع
علاوة على ذلك، تجدر الإشارة إلى أنه بالإضافة إلى الجدول 40 والجدول 80، هناك أيضًا جدول 20 من قنوات PVC المتوفرة في السوق. تتميز قناة الجدول 20 بجدار أرق مقارنة بالجدول 40 وتستخدم بشكل أساسي في تطبيقات الضغط المنخفض حيث تكون الوظيفة الأساسية للقناة هي حماية الأسلاك الكهربائية.
وفقاً للمعايير، قناة PVC متوفرة في أنواع مختلفة، مثل النوع A والنوع EB. يشير النوع A إلى القناة ذات الجزء الداخلي الأملس ويستخدم بشكل أساسي للتطبيقات الموجودة فوق سطح الأرض. يتم إستخدامها بشكل شائع في المشاريع السكنية والتجارية حيث يتم تركيب القناة في الداخل وحمايتها من الظروف البيئية القاسية. من ناحية أخرى، يشير النوع EB إلى قناة تحتوي على طبقة مدمجة من المطاط الصناعي لمزيد من مقاومة الصدمات. غالبًا ما يتم استخدام هذا النوع من القنوات في البيئات المكشوفة أو الوعرة حيث يوجد خطر أكبر للأضرار المادية.
الفرق بين الجدول 40 والجدول 80 - سمك الجدار
أحد الفروق الأساسية بين الجدول 40 والجدول 80 من قنوات PVC يكمن في سمك جدارها. وفقًا لمعيار UL 651، فإن الفرق الأكثر أهمية بين الاثنين هو سمك جدران القناة. يمكن أن يكون لاختلاف سمك الجدار آثار على عدة عوامل، بما في ذلك الأداء والتكلفة.

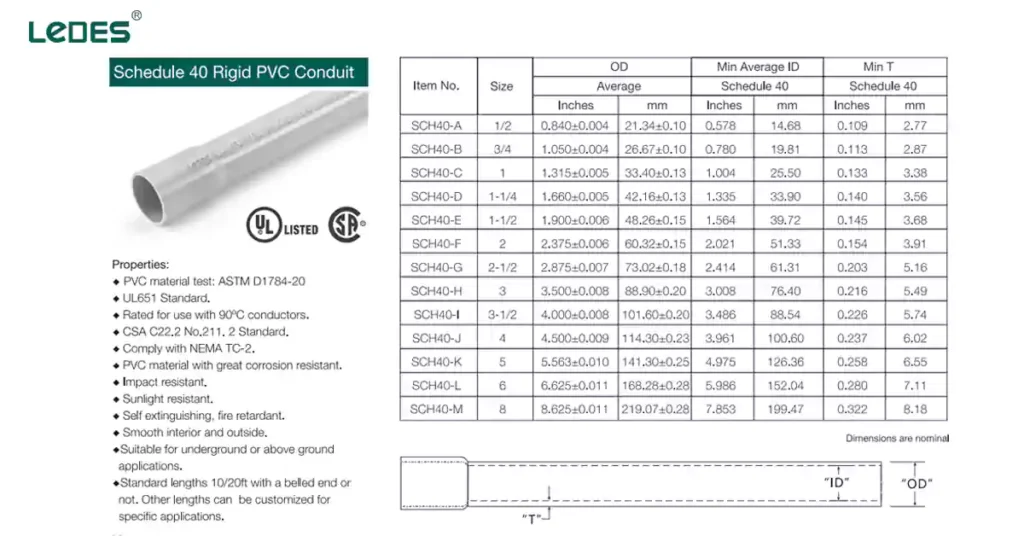

جدول 40 أبعاد القناة الكهربائية PVC

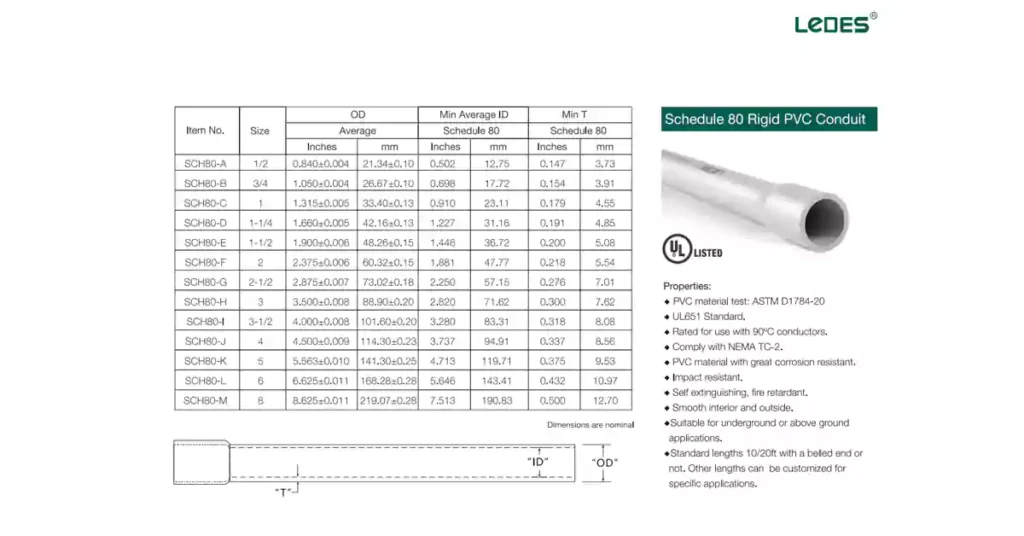

جدول 80 أبعاد القناة الكهربائية PVC
تتميز قناة الجدول 40 PVC بجدار أرق نسبيًا مقارنة بالجدول 80. الجدار الرقيق يجعل قناة الجدول 40 أكثر خفة الوزن وأسهل في التعامل معها أثناء التثبيت. إنه خيار شائع للتطبيقات التي لا تتعرض فيها القناة لضغط بدني كبير أو ظروف بيئية قاسية.
من ناحية أخرى، تتميز قناة الجدول 80 PVC بجدار أكثر سمكًا، مما يوفر قوة ميكانيكية ومتانة متزايدة. يعزز السُمك الإضافي قدرته على تحمل الضغوط الخارجية والتأثيرات وغيرها من القوى الضارة المحتملة. يتم استخدام قناة الجدول 80 بشكل شائع في التطبيقات التي يكون فيها احتمال كبير للإجهاد البدني أو التعرض لبيئات قاسية، مثل المنشآت الخارجية أو الإعدادات الصناعية.
يمكن أن يؤثر الاختلاف في سمك الجدار أيضًا على عوامل أخرى، مثل الأداء الكهربائي والتكلفة. قد توفر الجدران السميكة في قناة الجدول 80 خصائص عزل كهربائي محسنة، خاصة في المواقف التي تكون فيها هناك حاجة إلى حماية معززة ضد التداخل الكهربائي أو العوامل الخارجية. ومع ذلك، من المهم ملاحظة أن خصائص الأداء المحددة وتأثيرات التكلفة قد تختلف وفقًا للشركة المصنعة ومتطلبات التطبيق المحددة.
يعد فهم الفروق في سمك الجدار بين الجدول 40 والجدول 80 من قنوات PVC أمرًا ضروريًا لاختيار القناة المناسبة لتركيب كهربائي معين. وينبغي أن تؤخذ في الاعتبار عوامل مثل الظروف البيئية المتوقعة، والإجهاد الميكانيكي، واعتبارات الميزانية عند اتخاذ القرار بين الخيارين.
اختلافات الأداء
بالإضافة إلى الاختلاف في سمك الجدار، يُظهر الجدول 40 والجدول 80 من قنوات PVC أيضًا اختلافات في خصائص الأداء. يمكن ملاحظة هذه الاختلافات من خلال طرق الاختبار مثل مقاومة الصدمات ومقاومة السحق، كما هو موضح في معيار UL 651. توضح مقارنة القيم التي تم الحصول عليها من هذه الاختبارات بوضوح أن قناة الجدول 80 تقدم أداءً بدنيًا فائقًا.
عندما يتعلق الأمر بمقاومة الصدمات، فإن قناة الجدول 80 PVC توضح متانة معززة مقارنة بالجدول 40. ويقيم اختبار مقاومة الصدمات قدرة القناة على تحمل القوى الخارجية، مثل الصدمات أو الضربات العرضية. نظرًا لجدارها السميك، تُظهر قناة الجدول 80 مقاومة أكبر للأضرار الناجمة عن الصدمات، مما يجعلها اختيارًا مناسبًا للتطبيقات التي يوجد فيها خطر أكبر للإجهاد البدني.

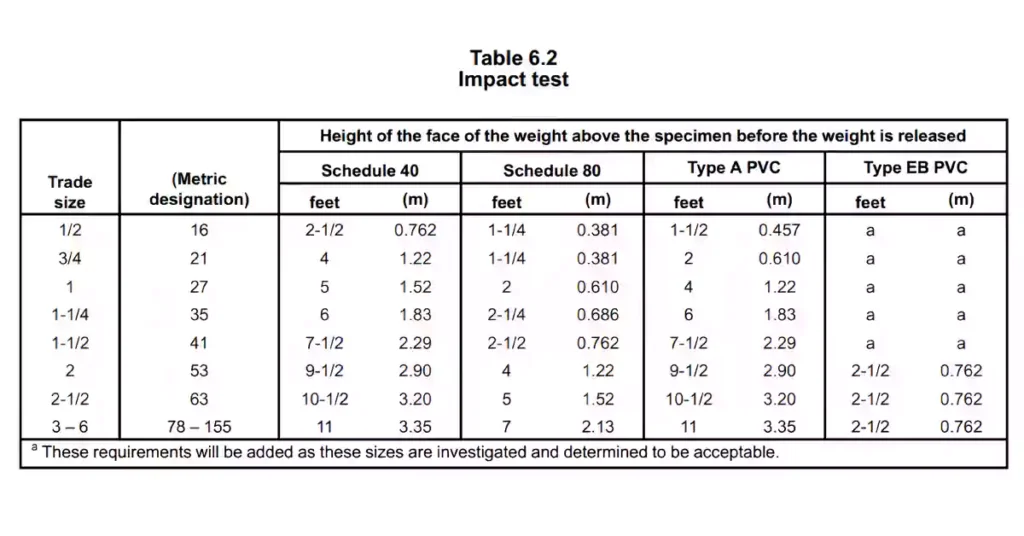

طريقة اختبار التأثير UL651
وفقاً لمعيار UL 651، يتم إجراء اختبار التأثير لمواسير PVC الصلبة على النحو التالي:
- يتم قطع عشر عينات مقاس 6 بوصات (150 مم) بدون شقوق أو تمزقات أو عيوب من الأطوال النهائية لكل حجم تجاري من قناة PVC الصلبة.
- يتم تكييف العينات في الهواء عند درجة حرارة 23.0 ±0 درجة مئوية (73.4 ±3.6 درجة فهرنهايت) لمدة لا تقل عن 4 ساعات قبل الاختبار.
- يتم اختبار العينات بشكل فردي في غضون 15 ثانية بعد التكييف، أثناء وضعها على لوح فولاذي مسطح صلب لا يقل سمكه عن 1/2 بوصة (13 مم) ومثبت بقوة مع سطحه العلوي أفقيًا.
- يحيط القفص الواقي بالألواح والعينات لتقليل خطر الإصابة بسبب قطع القناة المكسورة.
- وزن فولاذي، على شكل أسطوانة صلبة دائرية يمينية ذات وجه تصادم مسطح ذو حواف مستديرة، يسقط بحرية من خلال دليل رأسي من ارتفاع محدد وفقًا للجدول 6.2 في معيار UL 651.
- بالنسبة للجدول 40، للقناة الصلبة PVC من النوع A وEB، يبلغ الوزن 20 رطلاً (9.7 كجم) ويبلغ قطر الأسطوانة 2 بوصة (51 مم). بالنسبة لقناة الجدول 80، يبلغ الوزن 75 رطلاً (34 كجم) ويبلغ قطر الأسطوانة 6 بوصات (150 ملم).
- يضرب الوجه المسطح للوزن مركز العينة عبر القطر وعلى طول المحور الطولي مرة واحدة، مما يضمن عدم سقوط الوزن على العينة أكثر من مرة.
- يجب ألا تظهر على قناة PVC الصلبة شقوق أو تمزقات أطول من 1/32 بوصة (0.8 مم) على طول السطح الخارجي في أكثر من ثلاثة من العينات العشر.
تأتي هذه البيانات من الطبعة الثامنة من معيار UL 651 للسلامة، والملكية مملوكة لشركة UL.

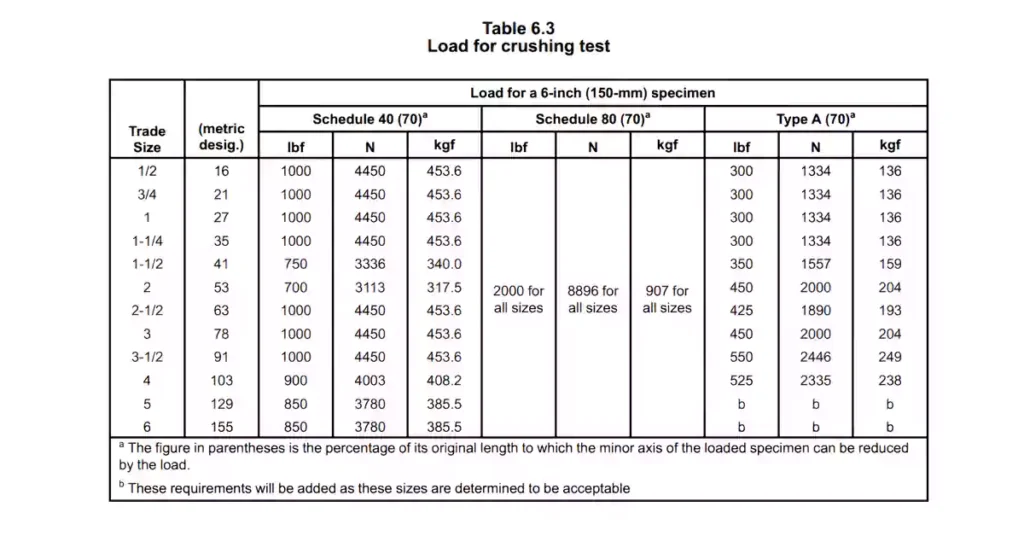

اختبار التكسير UL651
وفقاً لمعيار UL 651، يتم إجراء اختبار التكسير لمواسير PVC الصلبة على النحو التالي:
- يتم اختبار عينات مقاس 6 بوصات (150 مم) من قنوات PVC الصلبة النهائية.
- يجب ألا تتسطح العينات إلى درجة التواء تحت الحمل المحدد في الجدول 6.3.
- يجب ألا يقل المحور الصغير المقاس داخل كل عينة محملة عن 70% من القطر الداخلي للعينة المقاسة قبل التحميل.
- يتم قطع ثلاث عينات من الأطوال النهائية لكل حجم من أنابيب PVC الصلبة.
- يجب أن تكون العينات وآلة الاختبار والهواء المحيط في حالة توازن حراري عند درجة حرارة 23.0 ±2.0 درجة مئوية (73.4 ±3.6 درجة فهرنهايت) أثناء الاختبار.
- يتم قياس القطر الداخلي لكل عينة قبل الاختبار.
- يتم اختبار العينات بشكل فردي بين زوج من الألواح الفولاذية الصلبة والمسطحة التي لا يقل طولها عن 6 بوصات (150 مم) وأفقية ومتوازية مع بعضها البعض.
- يتم تحريك إحدى الصفائح تجاه الأخرى بمعدل 1/2 ±1/8 بوصة (10.0 ±2.5 مم) في الدقيقة حتى يتم تطبيق الحمل المحدد في الجدول 6.1، كما هو موضح في قرص آلة الاختبار.
- يجب ألا تظهر على قناة PVC الصلبة أي علامات للانسحاب من التلامس مع أي من اللوحتين أثناء أو بعد تطبيق الحمل (الانبعاج).
- يجب ألا يقل المحور الصغير المقاس داخل أي عينة مسطحة عن النسبة المحددة في الجدول 6.3 للقطر الداخلي لتلك العينة كما تم قياسه قبل التحميل.
تأتي هذه البيانات من الطبعة الثامنة من معيار UL 651 للسلامة، والملكية مملوكة لشركة UL.
تجدر الإشارة إلى أن الشركات المصنعة لقنوات PVC، مثل Ledes، تستثمر باستمرار في البحث والتطوير لضمان أن زيادة سمك الجدار في قناة الجدول 80 يصاحبها أداء متسق في جميع الجوانب. يضمن هذا الالتزام بتحسين المنتج أن القناة تلبي معايير شهادة UL وغالبًا ما تتجاوزها، وكذلك تتجاوز توقعات العملاء.
على سبيل المثال، تم بنجاح نشر سلسلة قنوات Ledes Table 40 وSchedule 80 PVC واستخدامها في مشاريع بارزة مثل CHPE وAB Brown Station في الولايات المتحدة. لقد أثبتت هذه المشاريع أن قناة Ledes لا تلبي معايير شهادة UL فحسب، بل تتجاوز أيضًا توقعات العملاء من حيث الأداء العام والموثوقية.
من خلال فهم اختلافات الأداء بين الجدول 40 والجدول 80 من قنوات PVC، يصبح من الواضح أن اختيار القناة المناسبة يجب أن يأخذ في الاعتبار المتطلبات المحددة للتركيبات الكهربائية. ينبغي النظر بعناية في عوامل مثل الإجهاد الجسدي المتوقع، والظروف البيئية، ومعايير الصناعة لضمان الأداء الأمثل وطول عمر نظام القناة.
فروق الأسعار
استنادًا إلى التحليل والمقارنة السابقين، يمكن استنتاج أن الجدول 80 أكثر تكلفة بشكل عام من الجدول 40. ويعود فرق السعر هذا في المقام الأول إلى زيادة سمك الجدار ومتطلبات المواد الأعلى المرتبطة بقناة الجدول 80.
يتطلب الجدار السميك لمواسير الجدول 80 المزيد من المواد الخام، مما يساهم في ارتفاع تكلفة التصنيع. بالإضافة إلى ذلك، قد تشتمل عمليات الإنتاج الخاصة بقناة الجدول 80 على خطوات إضافية أو معدات متخصصة لتحقيق السُمك المطلوب، مما يزيد من التكلفة الإجمالية.
علاوة على ذلك، فإن زيادة وزن قناة الجدول 80، الناتجة عن جدارها السميك، يمكن أن تؤدي إلى ارتفاع تكاليف النقل والمناولة أثناء التركيب. يتطلب الوزن الإضافي المزيد من الجهد والموارد للشحن والمناولة والرفع، مما قد يؤدي إلى نفقات إضافية.
ونتيجة لذلك، تختار العديد من المشاريع قناة الجدول 40 لأنها توفر حلاً فعالاً من حيث التكلفة مع الاستمرار في تلبية المتطلبات الضرورية. يتم استخدام قناة الجدول 40 على نطاق واسع في التطبيقات المختلفة حيث قد لا تكون زيادة القوة والمتانة للجدول 80 ضرورية.
ومع ذلك، من المهم ملاحظة أن اختيار نوع القناة يجب أن يأخذ في الاعتبار الاحتياجات والمتطلبات المحددة للمشروع. إذا كان لمشروعك اعتبارات أو متطلبات خاصة، فمن المستحسن التشاور معنا للحصول على معلومات وإرشادات أكثر تفصيلاً.
في النهاية، تعد الموازنة بين متطلبات الأداء والتكاليف المرتبطة بها أمرًا بالغ الأهمية في اتخاذ قرار مستنير بشأن جدول موازنة قناة PVC الأكثر ملاءمة لتطبيقك المحدد.

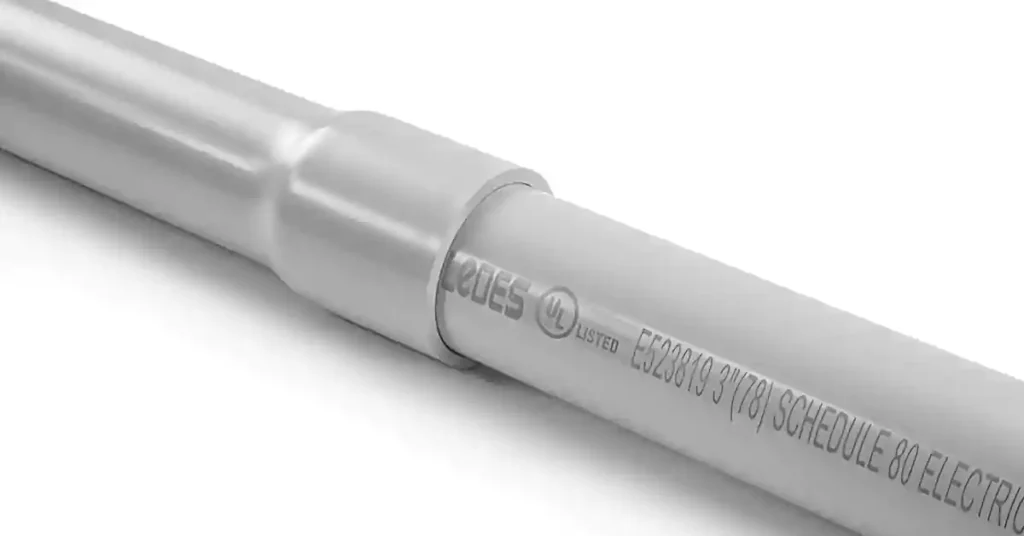

تركيب الجدول 40 والجدول 80 من القنوات
نظرًا لأن UL والمعايير ذات الصلة قد حددت أن قنوات الجدول 40 والجدول 80 لها أبعاد متطابقة، فهذا يعني أنه يمكنهم استخدام نفس التركيبات للتوصيلات. ومع ذلك، فمن المهم الالتزام بالمعايير ذات الصلة لكل بلد أثناء عملية التثبيت.
في الولايات المتحدة، يوفر قانون الكهرباء الوطني (NEC) إرشادات للتركيب الصحيح لقناة PVC. تتضمن هذه الإرشادات تعليمات لتنظيف القناة وإجراء التوصيلات وضمان السلامة الكهربائية العامة.
Here are 8 tips for the installation of both Schedule 40 and Schedule 80 conduit:
- Planning and Design: Determine the appropriate conduit size and route for the electrical installation. Consider factors such as the number and size of conductors, environmental conditions, and any specific requirements for the project.
- Cutting and Reaming: Use appropriate tools to cut conduit sections to the desired lengths. After cutting, remove any burrs or sharp edges using a reaming tool or file to ensure a smooth and clean surface for proper fittings and connections.
- Cleaning: Thoroughly clean the inside of the conduit using a suitable solvent or cleaner to remove any debris, dirt, or moisture that may hinder the installation or affect the electrical performance.
- Fittings and Connections: Select fittings that are compatible with the chosen conduit type (Schedule 40 or Schedule 80). Follow the manufacturer’s instructions for making secure and watertight connections, such as using solvent cement or mechanical connectors.
- Proper Support: Install conduit supports at appropriate intervals to ensure proper alignment and to prevent sagging or excessive stress on the conduit. Follow local building codes and regulations regarding support spacing and attachment methods.
- Bending: If necessary, use proper bending techniques and tools to create bends in the conduit. Avoid excessive bending, as it can weaken the conduit and affect its overall performance.
- التأريض: اتبع NEC أو القوانين المحلية ذات الصلة لمتطلبات التأريض. قم بربط نظام القناة وتأريضه بشكل صحيح لضمان السلامة الكهربائية.
- Sealing and Protection: Use appropriate sealing methods, such as PVC-compatible sealants or gaskets, at entry points to protect against moisture ingress. Install conduit in locations where it is adequately protected from physical damage, such as impact or exposure to harsh elements.
استشر دائمًا والتزم بالإرشادات واللوائح المحددة التي تقدمها السلطات ومنظمات المعايير ذات الصلة في بلدك أو منطقتك. تعتبر ممارسات التثبيت الصحيحة أمرًا بالغ الأهمية للحفاظ على سلامة وسلامة نظام القناة الكهربائية.
التطبيقات
الآن بعد أن أثبتنا أن قناة الجدول 80 لها جدار أكثر سمكًا مقارنة بالجدول 40، مما يجعلها من الناحية النظرية مناسبة للبيئات الأكثر تطلبًا، فلنستكشف التطبيقات لكل من قنوات الجدول 40 والجدول 80:
Where is Schedule 40 PVC Conduit Used
Schedule 40 PVC conduit safely protects and routes electrical wiring in walls, floors, ceilings, and even direct burial applications, meeting NEC 352 standards for residential, commercial, and industrial use.
- Residential Buildings: Schedule 40 conduit is commonly used in residential construction for electrical wiring installations. It is suitable for typical residential environments where the risk of physical damage or extreme conditions is relatively low.
- Commercial Buildings: In non-demanding areas of commercial structures, such as offices, retail stores, or small businesses, Schedule 40 conduit is often used. It provides adequate protection for electrical wiring without the need for the enhanced strength of Schedule 80.
- Light Industrial Facilities: Certain light industrial applications, such as workshops or small-scale manufacturing facilities, where the risk of impact or extreme conditions is minimal, can benefit from the cost-effectiveness of Schedule 40 conduit.
- Indoor Installations: Schedule 40 conduit is commonly used for indoor electrical installations, including wiring in walls, ceilings, and floors, where it provides protection against physical damage and helps organize and route electrical wires efficiently.
- Low-Traffic Areas: Locations with minimal foot traffic, such as storage rooms or utility closets, where the conduit is less likely to be exposed to accidental impacts, may utilize Schedule 40 conduit due to its lower cost and sufficient protection capabilities.
What is Schedule 80 Conduit Used for
Schedule 80 conduit safely protects and routes electrical wiring in walls, floors, ceilings, and even direct burial applications, meeting NEC 352 standards for residential, commercial, and industrial use.
- المنشآت الصناعية الثقيلة: غالبًا ما يتم استخدام قناة الجدول 80 في البيئات الصناعية الثقيلة حيث يوجد خطر أكبر للتأثير أو التعرض للمواد الكيميائية أو درجات الحرارة القصوى أو الضغط الميكانيكي الأكبر. يوفر حماية فائقة للأسلاك الكهربائية في هذه الإعدادات الصعبة.
- المصانع الكيميائية ومرافق المعالجة: تتطلب البيئات التي تحتوي على مواد أو مواد كيميائية مسببة للتآكل استخدام قناة الجدول 80 لمقاومة التأثيرات المسببة للتآكل المحتملة وتوفير حماية قوية للأنظمة الكهربائية.
- التركيبات الخارجية وتحت الأرض: يُفضل استخدام قناة الجدول 80 للتطبيقات الخارجية وتحت الأرض حيث قد تتعرض القناة للأشعة فوق البنفسجية أو الرطوبة أو ضغط التربة أو التلف المحتمل الناتج عن أنشطة الحفر. إنه يوفر متانة معززة ومقاومة للقوى الخارجية.
- المواقع الخطرة: تتطلب المناطق المصنفة على أنها خطرة، مثل مصافي النفط أو مصانع البتروكيماويات أو المنشآت التي تحتوي على غازات أو غبار قابل للاشتعال، قوة ومتانة إضافية لقناة الجدول 80 لضمان سلامة الأنظمة الكهربائية.
- الغرف والمعدات الميكانيكية: تعتبر قناة الجدول 80 مناسبة لتوصيل الأسلاك الكهربائية في المناطق التي بها معدات ميكانيكية ثقيلة، مثل المولدات أو المضخات أو الآلات الصناعية، حيث توجد اهتزازات وضغوط ميكانيكية.

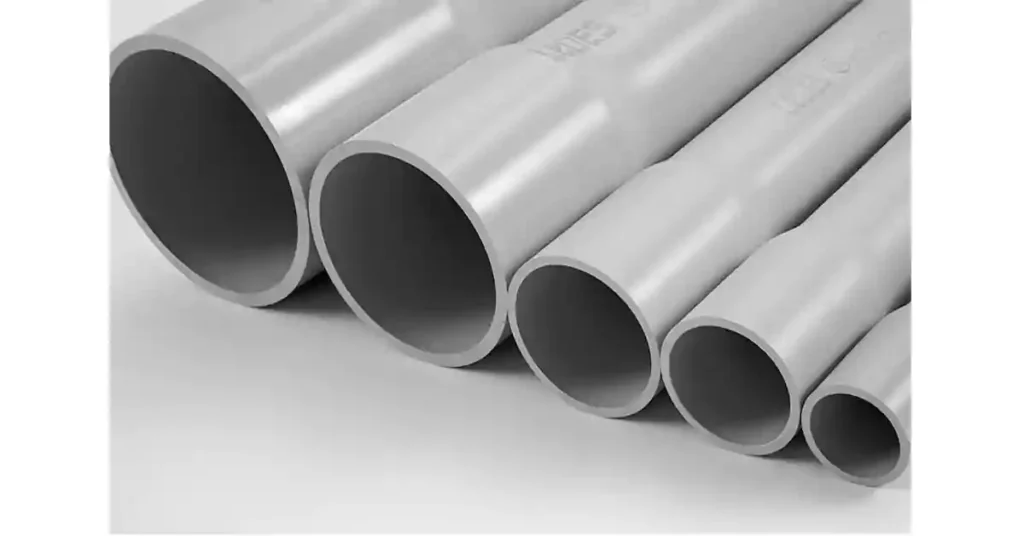

5 Thing You Need To Know Before Purchasing Electrical Conduit
- Reliable Brand Supplier: Choosing a reliable brand supplier is crucial when purchasing electrical conduit. A reputable brand like Ledes, for example, has a track record of delivering high-quality products and solutions. Known for it’s commitment to excellence and innovation, Ledes offers a comprehensive range of electrical conduit systems designed to meet industry standards and ensure reliable electrical installations.
- Compliance with Local Construction Standards: It is essential to ensure that the electrical conduit you purchase complies with the local construction standards and codes. For example, in the United States, the National Electrical Code (NEC) sets the standards for electrical installations. The conduit you choose should meet the NEC requirements to ensure safety and compliance with local regulations.
- Services Provided by the Supplier: In addition to the product itself, consider the services provided by the supplier. This includes factors such as transportation, delivery, and after-sales support. A reliable supplier will offer efficient transportation options, ensuring that the conduit reaches your site in a timely manner. They should also have a responsive customer service team that can address any inquiries or issues you may have after the purchase.
- Product Quality and Durability: Evaluate the quality and durability of the electrical conduit being offered. Look for products that have undergone rigorous testing, such as flame resistance and extreme temperature tests. High-quality conduit will ensure long-lasting performance, reducing the need for frequent replacements and maintenance.
- Compatibility and Versatility: Consider the compatibility and versatility of the electrical conduit system. It should be able to accommodate various types of wiring and be suitable for different applications. Choosing a conduit system with a wide range of fittings and accessories will provide flexibility in installation and meet the specific requirements of your project.
بشكل عام، تعد القناة الكهربائية جزءًا مهمًا في الأنظمة الكهربائية، ويعتبر الجدول 40 والجدول 80 من قنوات PVC أكثر أنواع القنوات استخدامًا في السوق، حيث يشتركان في نفس الوظائف والخصائص، لكنهما يختلفان في تفاصيل الأداء والأبعاد والتطبيقات. عند اختيار هذين النوعين، ضع في اعتبارك احتياجات ومتطلبات مشروعك الخاصة لاختيار النوع المناسب.
